OKU Solarabsorber Set bis 32 m² Wasserfläche Schwimmbadheizung, incl. Anschlussset komplett :

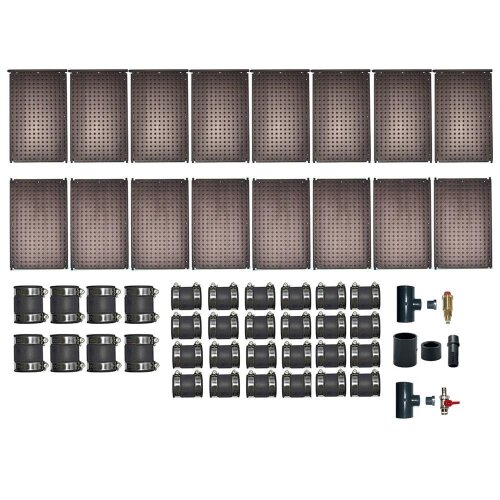

Lieferumfang
* OKU Absorber*
* Verbindungsschläuche komplett*
* Anschluss-Set PVC*
* Entlüftungsset *
* Entleerungsset*
*Anzahl und Art
je nach Set (siehe Tabelle unten)
Hocheffizentes, preiswertes Solarabsorber-Set zur
Erwärmung Ihres Schwimmbades. Wünschen Sie sich eine
Badetemperatur von 30 ° und eine Verlängerung der
Badezeit?
Einfachste Selbstbaumontage, lange Lebenszeit, keine
"hängenden" Schläuche auf dem Dach, deutsches Fabrikat.
Die angebende Wasseroberfläche ist für
Schwimmbäder ohne Abdeckung gedacht. Mit Abdeckung kann das
Absorber-Set bis 40 % kleiner gewählt werden, bzw.
erreichen Sie noch schneller die gewünschte Badetemperatur
Einbindung in den Kreislauf der eigenen Filterpumpenanlage.
Dank der mitgelieferten Montageanleitung für jeden
engagierten Heimwerker zu installieren.
Komponenten:
SET
|
Artikelnummer |
für
Wasseroberfläche
bis in m² |
OKU-Absorber
schwarz (F 1000) mit 2 Anschlussstutzen d 25 mm und einseitig
integriertem Sammelrohr d 40 mm Abmessung 1320 mm x 82 mm |
OKU Absorber
schwarz (F 1001) mit 4 Anschlussstutzen d 25 mm
Abmessung 1280 mm x 820 mm |
Verbindungs-
schlauch
38 x 5 x 60 mm |
Verbindungs-
schlauch
25 x 3 x 63 mm |
Anschlussset für
PVC Verrohrung d=50
2 x Schlauchtülle/ 2 x Muffe schwarz
2 x kurze Reduktion |
Entlüftungsset
für PVC Verrohrung d=50
1 x Reduktionsstück- T-Stück
1x Reduktion 20 x 3/8
1 x Entlüfter |
Entleerungsset für
PVC Verrohrung d=50
1 x Reduktion -T-Stück
1x Reduktion 32 x 3/4"
1 x Entleerungshahn |
| OKU 16 Solarabsorber-Set 32
m² |
30225-22521 |
32 |
8 |
8 |
8 |
24 |
1 |
1 |
1 |
VORTEIL VON OKU ABSORBERN - absolute Frostsicherheit (bei abgelassenem
Wasser) und der einfachste Montage. Die
Zusammenstellung erfolgt nach dem Baukastensystem und kann beliebig
variiert werden.
Anschlussbeispiel
Technische
Daten:
Druckverlust: 0,003 bar bei 200 l/h/m²
Gewicht ohne Wasser: 6 kg / m²
Gewicht mit Wasser: 12 kg / m²
Betriebsdruck: 1,2 bar bei 40 °C
Maximalleistung: 0,85 kWh / m²
Maße pro Kollektor: Länge: 1,36 m
- Breite: 0,82 m ( Kollektorfläche: 1,12
m²)
